W świecie precyzyjnych pomiarów, gdzie każdy mikrometr i każda sekunda mają znaczenie, warunki środowiskowe w laboratorium odgrywają absolutnie kluczową rolę. Ten artykuł przybliży Państwu obowiązujące normy i wymagania dotyczące temperatury w laboratoriach pomiarowych, ze szczególnym uwzględnieniem normy ISO 17025, oraz wyjaśni, dlaczego ich ścisłe przestrzeganie jest fundamentem dla zapewnienia dokładności i wiarygodności każdego wyniku pomiarowego.
Stabilna temperatura 20°C w laboratorium klucz do precyzyjnych pomiarów i zgodności z ISO 17025
- Międzynarodowy standard temperatury odniesienia w metrologii to 20°C, fundamentalny dla specyfikacji geometrycznych produktów i wzorców.
- Norma PN-EN ISO/IEC 17025 nakłada na laboratoria obowiązek monitorowania i dokumentowania warunków środowiskowych, dostosowanych do specyfiki prowadzonych pomiarów.
- Dopuszczalne wahania temperatury zależą od wymaganej dokładności, często wynosząc ±1°C, a dla najbardziej precyzyjnych pomiarów nawet ±0,5°C.
- Rozszerzalność cieplna materiałów jest głównym źródłem błędów; zmiana o 1°C może zmienić długość 1m wzorca stalowego o 11-12 µm.
- Równie ważne jak wartość średnia są gradienty temperatury oraz kontrolowana wilgotność względna (zalecane 45-55% RH).
- Wzorce i mierzone obiekty wymagają aklimatyzacji do warunków laboratoryjnych, co może trwać od kilku do kilkudziesięciu godzin.
Jak jeden stopień Celsjusza może zafałszować kluczowe wyniki?
Nawet z pozoru niewielkie zmiany temperatury, rzędu zaledwie jednego stopnia Celsjusza, mogą mieć katastrofalny wpływ na dokładność pomiarów, zwłaszcza w dziedzinach wymagających najwyższej precyzji. Jest to bezpośrednio związane ze zjawiskiem rozszerzalności cieplnej materiałów. Aby to zobrazować, wyobraźmy sobie stalowy wzorzec o długości jednego metra. Zmiana temperatury o zaledwie 1°C spowoduje, że jego długość zmieni się o około 11-12 mikrometrów. W wielu zastosowaniach inżynieryjnych czy badawczych, taka odchyłka jest absolutnie niedopuszczalna i może prowadzić do błędnych wniosków, wadliwych produktów czy niewiarygodnych wyników badań.
Rozszerzalność cieplna: niewidzialny wróg precyzji
Rozszerzalność cieplna materiałów jest głównym, a często niedocenianym, źródłem błędów pomiarowych. Nie chodzi tu tylko o mierzone obiekty, które zmieniają swoje wymiary pod wpływem temperatury. Problem dotyczy również samych przyrządów pomiarowych. Suwmiarki, mikrometry, bloki wzorcowe, a nawet precyzyjne maszyny pomiarowe wszystkie te elementy są wykonane z materiałów, które reagują na zmiany temperatury. Jeśli temperatura otoczenia odbiega od temperatury odniesienia, zarówno mierzone detale, jak i narzędzia pomiarowe ulegają deformacji, co prowadzi do systematycznych błędów, trudnych do wykrycia bez odpowiedniego monitoringu.
Kiedy warunki środowiskowe stają się częścią wyniku pomiarowego?
W precyzyjnej metrologii nie możemy traktować warunków środowiskowych jako zewnętrznego, niezależnego czynnika. Wręcz przeciwnie, stają się one integralną częścią wyniku pomiarowego. Oznacza to, że wszelkie specyfikacje wymiarowe, tolerancje oraz obliczenia niepewności pomiaru muszą uwzględniać panujące warunki, a zwłaszcza temperaturę. Brak odniesienia do temperatury pomiaru sprawia, że wynik staje się niekompletny i potencjalnie mylący. Jakość i wiarygodność pomiaru zależą więc nie tylko od samego przyrządu, ale w równym stopniu od środowiska, w którym jest on wykonywany.
20°C: kluczowa wartość w metrologii i wymagania normy ISO 17025
Skąd wzięła się norma 20 stopni Celsjusza?
W metrologii międzynarodowym standardem temperatury odniesienia jest 20°C. Ta wartość nie jest przypadkowa; została przyjęta jako punkt odniesienia, do którego odnoszą się specyfikacje geometryczne produktów (GPS) oraz wszelkie wzorce długości. Dzięki temu, wyniki pomiarów wykonywanych w różnych miejscach na świecie mogą być porównywalne i spójne, pod warunkiem, że są korygowane do tej samej temperatury referencyjnej. To fundament, który umożliwia globalną wymianę danych metrologicznych i zapewnia interoperacyjność.
Czy każde laboratorium pomiarowe musi utrzymywać dokładnie 20°C?
To często zadawane pytanie. Norma PN-EN ISO/IEC 17025, która jest kluczowym dokumentem dla laboratoriów badawczych i wzorcujących, nie narzuca jednej uniwersalnej wartości temperatury, którą każde laboratorium musi bezwzględnie utrzymywać. Zamiast tego, norma wymaga od laboratorium, aby samodzielnie określiło, udokumentowało i utrzymywało warunki środowiskowe, które są adekwatne do specyfiki prowadzonych pomiarów. Oznacza to, że to laboratorium, bazując na analizie ryzyka i wymagań metrologicznych, musi zdefiniować, jaka temperatura i jakie jej wahania są akceptowalne dla jego działalności.
Norma PN-EN ISO/IEC 17025: Co mówi o warunkach środowiskowych?
Norma PN-EN ISO/IEC 17025 jest bardzo precyzyjna w kwestii warunków środowiskowych. W punkcie 6.3 "Wyposażenie" oraz 6.4 "Spójność metrologiczna" wyraźnie zaznacza, że laboratorium musi zapewnić warunki środowiskowe, które nie wpływają negatywnie na ważność wyników. Kluczowe obowiązki laboratorium w tym zakresie to:
- Monitorowanie: Ciągłe śledzenie parametrów środowiskowych, takich jak temperatura, wilgotność, ciśnienie, drgania czy zapylenie.
- Sterowanie: Aktywne zarządzanie tymi parametrami, aby utrzymać je w określonych, dopuszczalnych zakresach.
- Rejestrowanie: Dokumentowanie wszystkich danych środowiskowych, zwłaszcza gdy mają one wpływ na wyniki pomiarów. Jest to niezbędne dla udowodnienia zgodności z normą i zapewnienia identyfikowalności.
Należy pamiętać, że jeśli warunki środowiskowe mają wpływ na ważność wyników, laboratorium musi stosować procedury ich monitorowania, sterowania i rejestrowania. To oznacza, że nie wystarczy "wiedzieć", że jest odpowiednio, trzeba to udowodnić.
Dopuszczalne wahania temperatury i stabilność jako fundament dokładności
Poziomy dokładności: od ±2°C do ±0,1°C co wybrać?
Dopuszczalne odchyłki temperatury w laboratorium są ściśle skorelowane z rodzajem i wymaganą dokładnością prowadzonych pomiarów. Nie ma jednego uniwersalnego rozwiązania. Dla ogólnych zastosowań, gdzie precyzja nie jest krytyczna, dopuszczalne mogą być wahania rzędu ±2°C. Jednakże, w przypadku precyzyjnych pomiarów długości i kąta, typowe wymagania to 20°C ±1°C. Dla najbardziej wymagających aplikacji, takich jak wzorcowanie bloków wzorcowych czy pomiary o najwyższej rozdzielczości, wymagane są warunki rzędu 20°C ±0,5°C, a w niektórych przypadkach nawet ±0,1°C lub lepiej. To laboratorium musi dokładnie określić, jaki poziom stabilności jest niezbędny dla jego specyficznych zadań.
Wahania dobowe i godzinowe: jak je kontrolować?
Kontrola wahań temperatury to nie tylko utrzymanie średniej wartości, ale także minimalizowanie jej zmian w czasie. Dla precyzyjnych pomiarów, wahania dobowe temperatury nie powinny przekraczać 1°C. Oznacza to, że system klimatyzacji musi być w stanie kompensować zmiany temperatury zewnętrznej, obciążenia cieplnego od urządzeń czy personelu, aby zapewnić stabilne warunki przez cały czas pracy laboratorium. Skuteczne systemy kontroli temperatury są w stanie utrzymać znacznie mniejsze wahania, często rzędu ±0,2°C w ciągu godziny, co jest kluczowe dla powtarzalności wyników.
Gradienty temperatury, czyli dlaczego pomiar przy oknie różni się od tego przy ścianie
Równie ważne, a często bardziej podstępne niż średnia wartość temperatury, są gradienty temperatury. Oznaczają one różnice temperatur w różnych punktach przestrzeni laboratoryjnej. Wyobraźmy sobie pomiar wykonywany przy oknie, gdzie słońce nagrzewa jedną stronę obiektu, podczas gdy druga pozostaje w cieniu. Albo pomiar w pobliżu grzejnika, maszyny generującej ciepło, czy nawet otwartych drzwi. Takie nierównomierne rozkłady ciepła mogą prowadzić do lokalnych deformacji mierzonych obiektów i przyrządów, generując znaczące błędy pomiarowe, które są trudne do skorygowania. Dlatego projektowanie laboratorium musi uwzględniać minimalizację gradientów, a systemy klimatyzacji powinny zapewniać równomierny rozkład temperatury w całej przestrzeni.
Kompleksowe zarządzanie warunkami środowiskowymi w laboratorium
Wilgotność względna: Jak uniknąć korozji i wyładowań elektrostatycznych?
Oprócz temperatury, kluczowym parametrem środowiskowym w laboratorium jest wilgotność względna. Zbyt niskie lub zbyt wysokie wartości mogą mieć poważne konsekwencje. Zazwyczaj zalecany zakres wilgotności to od 45% do 55% RH (Relative Humidity). Zbyt niska wilgotność (poniżej 40% RH) sprzyja gromadzeniu się ładunków elektrostatycznych, co może prowadzić do wyładowań, które uszkadzają delikatne komponenty elektroniczne lub zakłócają precyzyjne pomiary. Z kolei zbyt wysoka wilgotność (powyżej 60% RH) znacząco zwiększa ryzyko korozji precyzyjnych elementów metalowych, wzorców i przyrządów, a także sprzyja rozwojowi pleśni. Utrzymanie stabilnej wilgotności jest więc równie ważne jak kontrola temperatury.
Czystość powietrza, drgania i zakłócenia ciche zagrożenia dla jakości
Norma ISO 17025 zwraca uwagę na szereg innych czynników środowiskowych, które, w zależności od dziedziny pomiarowej, mogą wpływać na ważność wyników. Muszą być one monitorowane, jeśli są istotne dla danego rodzaju pomiarów:
- Drgania: Wibracje pochodzące z ruchu ulicznego, pracy maszyn w sąsiednich pomieszczeniach czy nawet z wentylacji mogą znacząco zakłócać precyzyjne pomiary, zwłaszcza optyczne czy mikroskopowe.
- Zapylenie: Czystość powietrza jest kluczowa, szczególnie w laboratoriach optycznych, mikroskopowych czy zajmujących się małymi elementami. Cząsteczki kurzu mogą osadzać się na powierzchniach pomiarowych, soczewkach czy próbkach, wpływając na wyniki.
- Zakłócenia elektromagnetyczne: Pola elektromagnetyczne generowane przez urządzenia elektroniczne, silniki czy sieci energetyczne mogą wpływać na czułe przyrządy pomiarowe, prowadząc do błędnych odczytów.
- Hałas: Choć rzadziej wpływa bezpośrednio na sam pomiar, nadmierny hałas może obniżać koncentrację operatora i prowadzić do błędów ludzkich.
Rola ciśnienia atmosferycznego w wybranych dziedzinach pomiarowych
W niektórych dziedzinach metrologii, zwłaszcza tych związanych z pomiarami objętości gazów, przepływu, a także w kalibracji barometrów, ciśnienie atmosferyczne jest również czynnikiem, który wymaga precyzyjnego monitorowania i uwzględniania w obliczeniach. Jego zmiany mogą wpływać na gęstość powietrza, a tym samym na wyniki pomiarów, które są od niej zależne.
Praktyczne aspekty zapewnienia i monitorowania warunków środowiskowych
Klimatyzacja precyzyjna: Czym różni się od standardowych systemów HVAC?
Utrzymanie stabilnych warunków środowiskowych w laboratorium wymaga zastosowania specjalistycznych rozwiązań technicznych. Standardowe systemy HVAC (Heating, Ventilation, and Air Conditioning) często nie są wystarczające, ponieważ ich głównym celem jest komfort cieplny, a nie precyzyjna kontrola parametrów. Klimatyzacja precyzyjna, w przeciwieństwie do standardowej, jest zaprojektowana do utrzymywania temperatury i wilgotności w bardzo wąskich tolerancjach, często z dokładnością do ułamków stopnia Celsjusza i kilku procent wilgotności względnej. Charakteryzuje się ona szybszą reakcją na zmiany obciążenia cieplnego, wyższą wydajnością filtracji powietrza oraz precyzyjniejszymi systemami sterowania, co jest absolutnie kluczowe dla zachowania wymaganej stabilności.

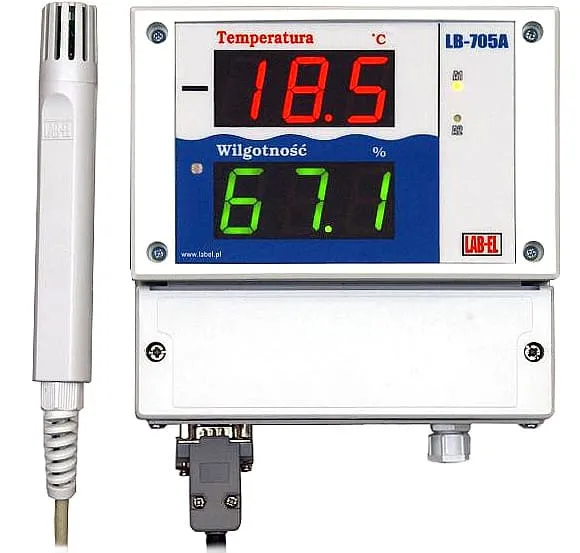

Systemy monitoringu i rejestracji: Jak udowodnić zgodność z normą?
Posiadanie precyzyjnej klimatyzacji to tylko część sukcesu. Równie ważne są systemy monitoringu i rejestracji danych środowiskowych. Są one niezbędne nie tylko do bieżącej kontroli, ale przede wszystkim do udowodnienia zgodności z normą ISO 17025. Systemy te, składające się z czujników temperatury, wilgotności, ciśnienia i innych parametrów, połączonych z centralnym rejestratorem danych, umożliwiają gromadzenie, analizę i archiwizację informacji o warunkach panujących w laboratorium. Dzięki nim możemy zapewnić pełną identyfikowalność warunków pomiarowych, co jest krytyczne podczas audytów i weryfikacji wyników. Dane te pozwalają również na szybką reakcję w przypadku odchyleń od normy.
Kluczowe znaczenie aklimatyzacji: Ile czasu potrzebują Twoje próbki?
Nawet w idealnie kontrolowanym laboratorium, pomiar może być obarczony błędem, jeśli mierzone obiekty lub wzorce nie przeszły odpowiedniego procesu aklimatyzacji. Oznacza to, że muszą one osiągnąć stabilną temperaturę otoczenia w laboratorium, zanim zostaną poddane pomiarom. Czas aklimatyzacji jest zmienny i zależy od wielu czynników: masy obiektu, jego materiału (różne materiały mają różną pojemność cieplną i przewodność), wielkości oraz różnicy temperatur między miejscem przechowywania a laboratorium. Dla małych, metalowych elementów może to być kilka godzin, ale dla dużych bloków wzorcowych czy maszyn, czas ten może wynosić nawet kilkadziesiąt godzin. Ignorowanie tego etapu to jeden z najczęstszych błędów, który prowadzi do zafałszowanych wyników, mimo idealnych warunków w pomieszczeniu.
Typowe błędy w kontroli temperatury i strategie ich unikania
Niewłaściwe rozmieszczenie czujników pomiarowych
Jednym z najczęstszych błędów jest niewłaściwe rozmieszczenie czujników temperatury w laboratorium. Umieszczenie ich w miejscach, które nie są reprezentatywne dla strefy pomiarowej (np. zbyt blisko drzwi, okien, źródeł ciepła lub zimna, czy w miejscach o słabej cyrkulacji powietrza), może prowadzić do błędnych odczytów i niewłaściwej oceny rzeczywistych warunków. Z mojej perspektywy, kluczowe jest umieszczenie czujników w bezpośrednim sąsiedztwie stanowisk pomiarowych, na wysokości, na której wykonywane są pomiary, oraz w strategicznych punktach, które pozwalają monitorować potencjalne gradienty temperatury. Regularne kalibracje i weryfikacje czujników są również absolutną podstawą.
Ignorowanie źródeł ciepła: ludzie, maszyny, oświetlenie
Laboratorium to dynamiczne środowisko. Częstym błędem jest ignorowanie wewnętrznych źródeł ciepła, które mogą lokalnie zaburzać stabilność temperatury. Personel, pracujące maszyny (komputery, silniki, zasilacze), a nawet oświetlenie (zwłaszcza starsze typy lamp) generują ciepło, które może tworzyć lokalne "gorące punkty" i gradienty. Skuteczna kontrola temperatury wymaga uwzględnienia tych obciążeń cieplnych w projekcie systemu klimatyzacji oraz, w miarę możliwości, minimalizowania ich wpływu poprzez odpowiednie rozmieszczenie urządzeń i planowanie pracy. Na przykład, warto rozważyć oświetlenie LED, które generuje znacznie mniej ciepła niż tradycyjne żarówki.
Przeczytaj również: Ile zarabia genetyk laboratoryjny w Polsce? Sprawdź widełki płacowe!
Brak procedur na wypadek awarii systemu klimatyzacji
Nawet najbardziej zaawansowane systemy mogą ulec awarii. Brak jasno określonych procedur postępowania na wypadek awarii systemu klimatyzacji to poważne zaniedbanie. Takie procedury powinny obejmować plan awaryjny, który minimalizuje wpływ na stabilność warunków i ciągłość pomiarów. Może to być system powiadomień, alternatywne źródła chłodzenia, procedury przenoszenia wrażliwych wzorców do bezpiecznych stref, a także wytyczne dotyczące wstrzymania pomiarów do czasu przywrócenia stabilnych warunków. Posiadanie takiego planu jest nie tylko wymogiem normy, ale przede wszystkim elementem zarządzania ryzykiem, który chroni wiarygodność wyników laboratorium.
